Thiết bị chống sét được lắp đặt trên nhiều thiết bị khác nhau như cột điện, các tòa nhà cao tầng hay trên các trạm biến áp.

    Sau đây mình sẽ đi tìm hiểu về cấu tạo và nguyên lí hoạt động của chống sét van.

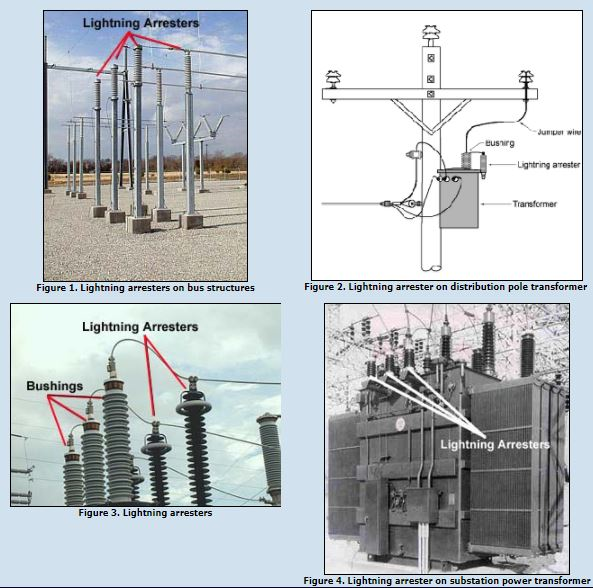

Hình ảnh chống sét van và vị trí lắp đặt

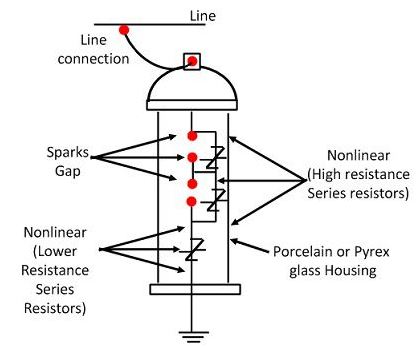

Cấu tạo của chống sét van

    - Gồm các khe hở phóng điện được mắc nối tiếp với điện trở phi tuyến.

    - Mỗi cặp khe hở được chế tạo bởi 2 đĩa đồng mỏng dập định hình, song song các tấm đồng trên là các điện trở nhằm mục đích phân bố đều điện áp trên các khe hở.

   - Điện trở phi tuyến gồm các tấm hình trụ tròn ghép nối tiếp. Điện trở phi tuyến có thể là Vilit hoặc Tirit hoặc ZnO... (thường là Vilit) có tác dụng hạn chế dòng điện qua chống sét van khi sóng qua điện áp chọc thủng khe hở phóng điện. giá trị điện trở phi tuyến giảm khi điện áp đặt vào tăng và tăng lên khi điện áp giảm xuống bằng điện áp pha.

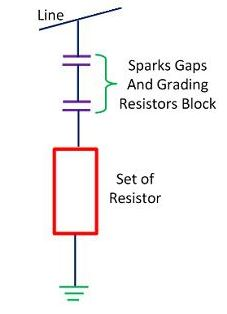

Chống sét van hoạt động như thế nào?

    - Đối với điện áp thấp, không xảy ra hiện tượng phóng điện trên các khe hở.

   - Khi có sóng quá điện áp truyền từ đường dây vào trạm > xuất hiện hiện tượng phóng điện qua khe hở,dòng điện xung kích được dẫn xuống đất thông qua điện trở phi tuyến có giá trị điện trở rất nhỏ. Sóng quá điện áp được hạ thấp biên độ đến trị số an toàn cho các thiết bị được bảo vệ.

   - Sau khi tản dòng điện sét sẽ có một dòng điện ngắn mạch được duy trì bởi nguồn xoay chiều đi qua chống sét van. Điện trở của các tấm Vilit tăng lên đến trị số có thể hạn chế được dòng điện ngắn mạch này và khiến chống sét trở thành cách điện so với đất.
