Khi quá điện áp, thiết bị chống sét làm việc > tản nhanh dòng điện xuống đất đồng thời lại gây nên sự cố ngắn mạch. Khi hết quá điện áp phải nhanh chóng dập tắt hồ quang của dòng chạm đất trước khi bộ phận bảo vệ role tác động.

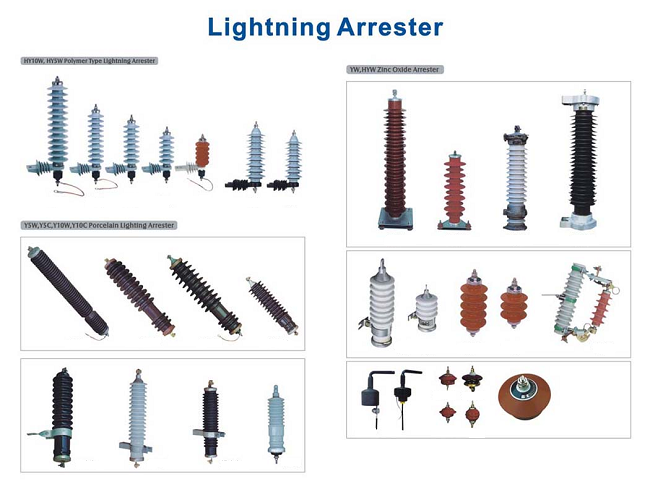

Hình ảnh chống sét

    Tùy theo nguyên tắc dập hồ quang mà thiết bị chống sét được phân ra các loại: chống sét ống, chống sét van, chống sét van - từ…Sau đây ta đi tìm hiểu về chống sét ống.

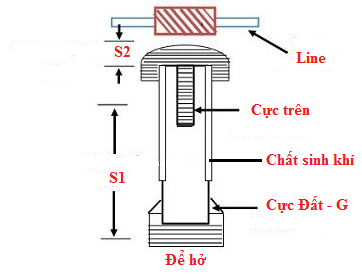

Cấu tạo chống sét ống

    Thân ống làm bằng vật liệu tự sinh khí.
    Một đầu có nắp kim loại để giữ điện cực trên, đầu còn lại để hở để thổi hồ quang trong ống ra ngoài.

Cấu tạo chống sét ống

    S1: Khe hở hồ quang
    S2: khe hở ngoài – Cách ly chống sét ống với đường dây.
           - Hạn chế dòng rò đi qua ống
           - Chịu được điện áp vận hành liên tục của lưới.

Nguyên lý hoạt động chống sét ống

    Khi có quá điện áp > cường độ điện trường E tăng vượt quá E giới hạn > phóng điện ở 2 khe hở S1, S2, dòng điện được dẫn xuống đất..
    Dưới tác dụng nhiệt độ của hồ quang > chất sinh khí bị phát nóng và sản sinh ra khí, áp suất trong thân ống chống sét tăng > thổi hồ quang ra ngoài về phía đầu hở ngay khi giá trị dòng điện bằng 0 lần đầu tiên.

Các chú ý sử dụng chống sét ống

    Nơi đặt chống sét phải có hệ thống tiếp địa đủ tốt, để tản nhanh dòng điện và dập tắt điện áp dư.
    Đặc tính (V-S) Phụ thuộc vào khoảng cách khe hở S1, S2. Khoảng cách khe hở ngoài được chọn theo đặc tính (V-S) của thiết bị được bảo vệ. Khe hở hồ quang quyết định khả năng dập hồ quang của chống sét.

Đặc tính V-S chống sét ống

    Để dập tắt hồ quang thì chất sinh khí trong ống phải sinh ra đủ khí để thổi hồ quang ra ngoài. Do đó nó phụ thuộc vào giá trị dòng điện hồ quang > có giới hạn dòng điện
    Thay đổi S1, đường kính ống > thay đổi giới hạn dòng điện.
    Khi chống sét làm việc nhiều lần > hao mòn chất sinh khí > lượng khí không đủ để dập tắt hồ quang đến một thời điểm sẽ mất tác dụng.
    Các thiết bị và dây dẫn khác phải tránh phạm vi hồ quang thổi ra ngoài khi chống sét ống tác động
